Excellent Works2021年省優優秀BIM作品展示：沂水尹家峪田園綜合體EPC項目BIM技術的綜合應用
時 間:2021年11月11日 瀏 覽:次
設計單位：天元建設集團有限公司
山東天元裝飾工程有限公司
設計人員：邢冬冬，楊春華，楊玉純，高鵬，宿慧莉，曹廣勝，朱時興，靖一龍
本項目實現了BIM技術在設計全專業全過程中的應用，并進行了創新，取得了顯著效益。
沂水尹家峪田園綜合體
建筑設計方面通過功能、交通、消防和景觀分析，優化了規劃布局；在初步設計的基礎上，搭建BIM建筑模型，并進行方案優化。
結構設計方面依據建筑模型搭建結構模型，并進行結構布置優化；通過施加荷載作用，進行結構計算分析；同時針對復雜節點進行分析，確保結構安全。
機電設計方面依據建筑和結構模型進行建模，并進行深化設計；利用碰撞檢測功能控制管線凈高、優化排布方案；輔助生成二維圖紙、材料清單，助力現場加工安裝。
幕墻設計方面基于建筑和結構模型搭建幕墻專業模型，形成初步分格方案；通過方案對比進行幕墻系統論證分析；通過曲率分析進行面板曲率優化，形成最終分格方案。

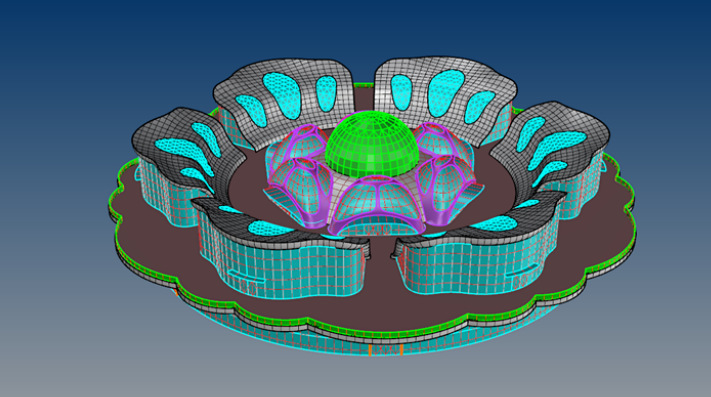

BIM模型
利用BIM技術進行參數化設計，實現各專業設計協同，縮短設計周期。在施工方面，實現了在鋼結構、機電、幕墻等BIM專項施工全過程應用，以及場布優化、進度管控、物料追蹤、成本控制、質量安全等BIM綜合管理應用。
山東天元裝飾工程有限公司
設計人員：邢冬冬，楊春華，楊玉純，高鵬，宿慧莉，曹廣勝，朱時興，靖一龍
本項目實現了BIM技術在設計全專業全過程中的應用，并進行了創新，取得了顯著效益。
沂水尹家峪田園綜合體
結構設計方面依據建筑模型搭建結構模型，并進行結構布置優化；通過施加荷載作用，進行結構計算分析；同時針對復雜節點進行分析，確保結構安全。
機電設計方面依據建筑和結構模型進行建模，并進行深化設計；利用碰撞檢測功能控制管線凈高、優化排布方案；輔助生成二維圖紙、材料清單，助力現場加工安裝。
幕墻設計方面基于建筑和結構模型搭建幕墻專業模型，形成初步分格方案；通過方案對比進行幕墻系統論證分析；通過曲率分析進行面板曲率優化，形成最終分格方案。
BIM模型
